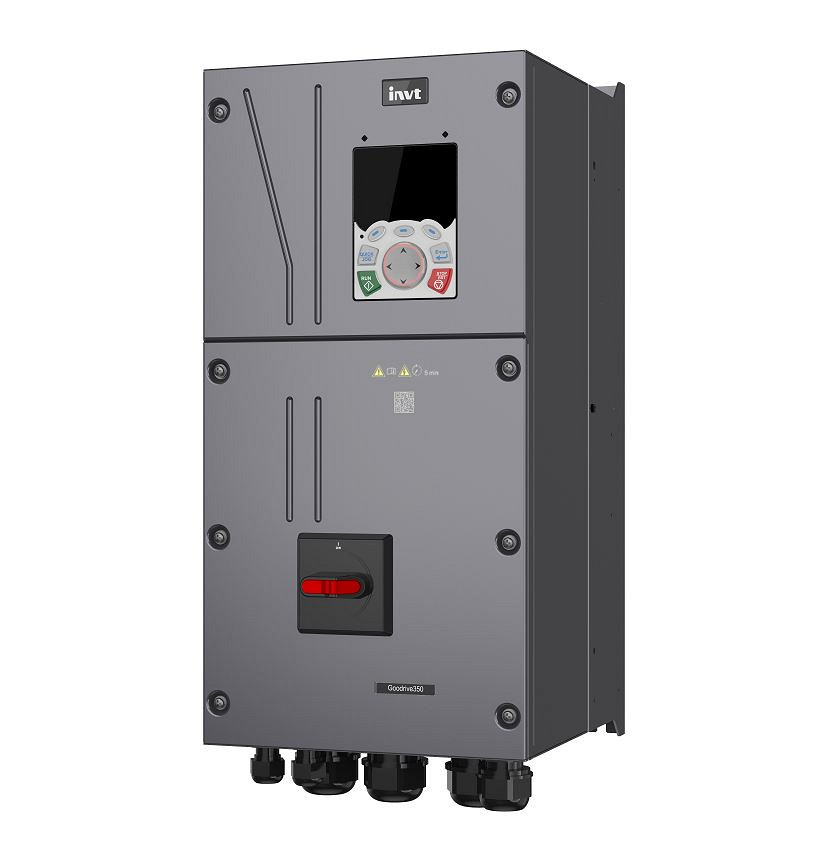

GD350-022G/030P-45-AS Frekvenčni pretvornik 22kW/30kW, 400V, IP55 INVT, AC input switch

Tip obremenitve:
G – konstantni navor
P – posebna izvedba za ventilatorje in črpalke

Nazivna moč glede na režim obratovanja
Heavy Duty (HD): 22 kW / 45 A
– 150 % preobremenitev za 1 minuto
Normal Duty (ND): 30 kW / 64 A
– 110 % preobremenitev za 1 minuto

Vhod / izhod
3-fazni vhod / 3-fazni izhod
Napajalna napetost: 380–480 V AC

Načini krmiljenja motorja
U/f krmiljenje (napetost/frekvenca)
Vektorsko krmiljenje brez tipala (Sensorless Vector Control)
Krmiljenje asinhronskih motorjev (IM)
Krmiljenje sinhronskih motorjev s trajnimi magneti (PM / PMSM)

Izhodna frekvenca
0,1–400 Hz (U/f, SVC in vektorsko krmiljenje)

Varnost in standardi
Vgrajena varnostna funkcija STO (Safe Torque Off), SIL2

Skladnost s standardi:
IEC 61508-1/2/3/4, IEC 62061, ISO 13849-1, IEC 61800-5-2

Funkcije in lastnosti
Vgrajena zavorna enota (Brake Chopper)
Vgrajen EMC filter razreda C3 (industrijski)
LCD tipkovnica (LCD Keypad)
PID regulator
Programska oprema INVT Workshop

Vhodi / izhodi in komunikacija
PNP / NPN
Standardni krmilni terminali (razmak 5 mm)
6 digitalnih vhodov (od tega 2 × hitra digitalna vhoda – HDI)
2 analogna vhoda
1 analogni izhod
2 relejska izhoda (NO / NC)
2 tranzistorska izhoda (1 × visokohitrostni pulzni izhod)
Vgrajena RS-485 komunikacija

Mehanske lastnosti
Stopnja zaščite: IP55
Dimenzije: 274 x 551,5 x 281,8 mm (Š × V × G)
Teža: 21 kg
